냄비머리나사

Name: 냄비머리나사
Brand: 상현볼트
Availability: InStock

냄비머리나사 제품입니다. 최고의 품질과 내구성을 자랑하며, 다양한 규격과 사이즈로 주문 제작이 가능합니다.

대량 주문 및 특수 규격 문의는 언제든 환영합니다.

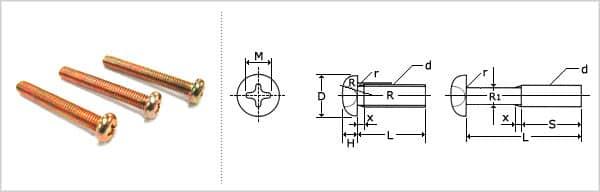

제품 규격

Unit : mm

나사의 호칭(d)	피치	십자혈의 번호	D		H		R1	R2	M	1형의 Q		2형의 Q(8)		r
나사의 호칭(d)	피치	십자혈의 번호	기본치수	허용차	기본치수	허용차	최소(약)	최대(약)	최대	최대	최소	최대	최소	최대
M2	0.4	1	3.5	0 -0.4	1.3	±0.1	4.5	0.6	2.2	1.01	0.60	1.32	0.93	0.3
M2.2	0.45		4		1.5		5	0.7	2.4	0.21	0.80	1.52	1.13	0.3
M2.3	0.4		4		1.5		5	0.7	2.4	1.21	0.80	1.52	1.13	0.3
M2.5	0.45		4.5		1.7		6	0.8	2.6	1.42	1.00	1.72	1.32	0.3
M2.6	0.45		4.5		1.7		6	0.8	2.6	1.42	1.00	1.72	1.32	0.3
M3	0.5	2	5.5	0 -0.5	2	±0.15	7	1.0	3.5	1.43	0.86	1.80	1.29	0.4
M3.5	0.6		6		2.3		8	1.1	3.8	1.73	1.15	2.10	1.58	0.4
M4	0.7		7		2.6		9	1.3	4.1	2.03	1.45	2.40	1.88	0.5
M4.5	0.75		8	0 -0.6	2.9		11	1.5	4.5	2.43	1.84	2.80	2.27	0.5
M5	0.8		9	0 -0.6	3.3		12	1.6	4.8	2.73	2.14	3.10	2.56	0.6
M6	1	3	10.5	0 -0.7	3.9	±0.2	14	1.9	6.2	2.86	2.26	3.26	2.71	0.7
M8	1.25	3	14	0 -0.8	5.2	±0.2	18	2.6	7.7	4.36	3.73	4.77	4.19	0.9
