트러스머리나사

Name: 트러스머리나사
Brand: 상현볼트
Availability: InStock

트러스머리나사 제품입니다. 최고의 품질과 내구성을 자랑하며, 다양한 규격과 사이즈로 주문 제작이 가능합니다.

대량 주문 및 특수 규격 문의는 언제든 환영합니다.

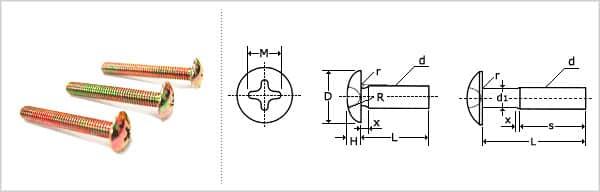

제품 규격

Unit : mm

나사의 호칭(d)	피치	십자혈의 번호	D		H		C	M	1형의 Q		2형의 Q(8)		r
나사의 호칭(d)	피치	십자혈의 번호	기본치수	허용차	기본치수	허용차	(약)	최대	최대	최소	최대	최소	최대
M2	0.4	1	4.5	0 -0.4	1.2	±0.1	3	2.2	1.01	0.65	1.32	0.98	0.3
M2.2	0.45		5		1.3		3.2	2.3	1.11	0.75	1.42	1.08	0.3
M2.3	0.4		5.2		1.4		3.4	2.4	1.21	0.85	1.52	1.18	0.3
M2.5	0.45		5.7		1.5		3.7	2.5	1.32	0.95	1.62	1.27	0.3
M2.6	0.45		5.9		1.6		3.9	2.6	1.42	1.05	1.72	1.37	0.3
M3	0.5	2	6.9	0 -0.5	1.9	±0.15	4.6	2.9	1.72	1.34	2.03	1.67	0.4
M3.5	0.6		8.1		2.2		5.4	3.9	1.83	1.30	2.20	1.73	0.4
M4	0.7		9.4		2.5		6.1	4.2	2.13	1.60	2.50	2.02	0.5
M4.5	0.75		10.6	0 -0.6	2.8		6.9	4.6	2.53	2.99	2.90	2.42	0.5
M5	0.8		11.8	0 -0.6	3.1		7.7	4.9	2.83	2.29	3.20	2.71	0.6
M6	1	3	14	0 -0.7	3.7	±0.2	9.1	6.2	2.86	2.31	3.26	2.76	0.7
M8	1.25	3	17.8	0 -0.8	4.8	±0.2	11.7	7.7	4.36	3.78	4.77	4.23	0.9
