제품 규격
■ 1종Unit : mm
| 호칭경 | 2 | 2.3 | 2.6 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 8 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 외경 (d) | 최대 | 2.1 | 2.4 | 2.7 | 3.1 | 3.65 | 4.15 | 4.65 | 5.2 | 6.2 | 8.2 |
| 최소 | 2 | 2.3 | 2.6 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 8 | |
| 곡경 (d1) | 최대 | 1.5 | 1.7 | 1.9 | 2.2 | 2.6 | 3 | 3.3 | 3.7 | 4.5 | 6 |
| 최소 | 1.4 | 1.6 | 1.8 | 2.1 | 2.5 | 2.9 | 3.2 | 3.5 | 4.3 | 5.8 | |
| 25.4mm당나사산수 | 32 | 32 | 28 | 24 | 18 | 16 | 14 | 12 | 10 | 9 | |
| m(최대) | 0.1 | 0.15 | |||||||||

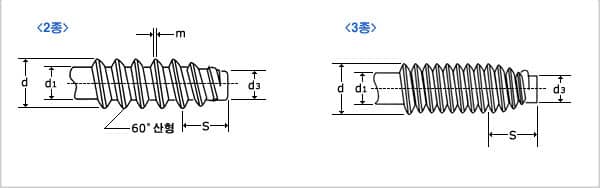

■ 2종Unit : mm
| 호칭경 | 2 | 2.3 | 2.6 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 8 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 외경 (d) | 최대 | 2 | 2.3 | 2.6 | 3 | 3.5 | 4 | 4.5 | 5 | 6 | 8 |
| 최소 | 1.9 | 2.2 | 2.5 | 2.9 | 3.4 | 3.85 | 4.35 | 4.85 | 5.85 | 7.8 | |
| 곡경 (d1) | 최대 | 1.5 | 1.7 | 2 | 2.3 | 2.7 | 3 | 3.4 | 3.8 | 4.6 | 6.1 |
| 최소 | 1.5 | 1.6 | 1.9 | 2.2 | 2.6 | 2.9 | 3.3 | 3.6 | 4.4 | 5.9 | |
| 내경 (d3) | 최대 | 1.4 | 1.6 | 1.9 | 2.2 | 2.6 | 2.9 | 3.3 | 3.6 | 4.4 | 5.9 |
| 최소 | 1.2 | 1.4 | 1.7 | 2 | 2.4 | 2.7 | 3 | 3.3 | 4 | 5.4 | |
| 25.4mm당나사산수 | 40 | 32 | 28 | 24 | 20 | 18 | 16 | 16 | 14 | 12 | |
| m(최대) | 0.1 | 0.15 | |||||||||
■ 3종Unit : mm
| 나사의 호칭 | M2 | M2.3 | M2.6 | M3 | M3.5 | M4 | M4.5 | M5 | M6 | M8 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 외경 (d) | 최대 | 1.98 | 2.28 | 2.58 | 2.98 | 3.47 | 3.97 | 4.47 | 4.97 | 5.97 | 7.96 |
| 최소 | 1.89 | 2.19 | 2.48 | 2.87 | 3.36 | 3.84 | 4.34 | 4.84 | 5.82 | 7.79 | |
| 곡경 (d1) | 최대 | 1.46 | 1.76 | 2.00 | 2.33 | 2.69 | 3.06 | 3.50 | 3.93 | 4.67 | 6.34 |
| 최소 | 1.37 | 1.67 | 1.90 | 2.22 | 2.57 | 2.93 | 3.36 | 3.78 | 4.50 | 6.14 | |
| 내경 (d3) | 최대 | 1.37 | 1.67 | 1.90 | 2.22 | 2.57 | 2.93 | 3.36 | 3.78 | 4.50 | 6.14 |
| 최소 | 1.23 | 1.53 | 1.73 | 2.02 | 2.37 | 2.67 | 3.10 | 3.48 | 4.17 | 5.75 | |
| 피치 | p | 0.4 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.75 | 0.8 | 1 | 1.25 |
| 유효경 | 최대 | 1.72 | 2.02 | 2.29 | 2.66 | 3.08 | 3.52 | 3.98 | 4.45 | 5.32 | 7.15 |
| 최소 | 1.66 | 1.96 | 2.22 | 2.58 | 3.01 | 3.43 | 3.89 | 4.36 | 5.22 | 7.04 | |
