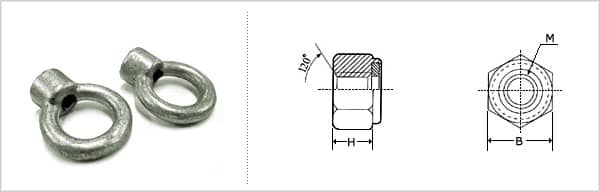

아이너트

Name: 아이너트
Brand: 상현볼트
Availability: InStock

아이너트 제품입니다. 최고의 품질과 내구성을 자랑하며, 다양한 규격과 사이즈로 주문 제작이 가능합니다.

대량 주문 및 특수 규격 문의는 언제든 환영합니다.

제품 규격

■ KS B 1034-76, JIS B 1169-1975Unit : mm

나사호칭(d)		M8	M10	M12	M16	M20	M24	M30	M36	M42	M48	M64	M80
a		32.6	41	50	60	72	90	110	133	151	170	210	266
b		20	25	30	35	40	50	60	70	80	90	110	140
c		6.3	8	10	12.5	16	20	25	31.5	35.5	40	50	63
D		16	20	25	30	35	45	60	70	80	90	110	130
t		12	15	19	23	28	38	46	55	64	73	90	108
h		23	28	36	42	50	66	80	95	109	123	151	184
H (참고)		39.3	48.5	61	72	86	111	135	161.5	184.5	208	256	317
r2 (약)		8	10	12	14	16	25	30	35	40	45	50	60
사용하중 kgf	수직사용시	80	150	220	450	630	950	1,500	2,300	3,400	4,500	9,000	15,000
사용하중 kgf	45˚로 2개 사용시	80	150	220	450	630	950	1,500	2,300	3,400	4,500	9,000	15,000
중량 (약) g		35	70	145	240	400	810	1,700	-	-	-	-	-
