제품 규격

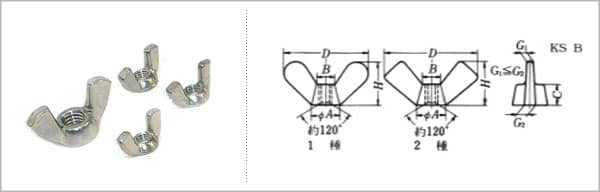

▣ 1종Unit : mm
| 나사의 호칭(d) | A(최소) | B(약) | C(최소) | D | H | G1 (최대) | G2 (최대) |
|---|---|---|---|---|---|---|---|
| M2 M2.2 * (M2.3) M2.5 * (M2.6) M3 x 0.5 M4 x 0.7 M5 x 0.8 M6 M8 M10 M12 (M14) M16 (M18) M20 (M22) M24 | 4 4 4 5 5 5 7 8.5 10.5 14 18 22 26 26 30 34 38 43 | 3 3 3 4 4 4 6 7 9 12 15 18 22 22 25 28 32 36 | 2 2 2 3 3 3 4 5 6 8 10 12 14 14 16 18 20 22 | 12 12 12 16 16 16 20 25 32 40 50 60 70 70 80 90 100 112 | 6 6 6 8 8 8 10 12 16 20 25 30 35 35 40 45 50 56 | 2.5 2.5 2.5 2.5 2.5 2.5 3 3.5 4 4.5 5.5 7 8 8 8 9 10 11 | 3 3 3 3 3 3 4 4.5 5 5.5 6.5 8 9 9 10 11 12 13 |
▣ 2종Unit : mm
| 나사의 호칭(d) | A(최소) | B(약) | C(최소) | D | H | G1 (최대) | G2 (최대) |
|---|---|---|---|---|---|---|---|
| M3 x 0.5 M4 x 0.7 M5 x 0.8 M6 M8 M10 M12 (M14) M16 (M18) M20 | 6.5 6.5 8 10 13 16 20 20 27 27 27 | 4 4 6 7 10 12 16 16 22 22 22 | 3 3 4 4.5 6 7.5 9 9 12 12 12 | 17 17 21 27 31 36 48 48 68 68 68 | 9 | 3 3 3.5 4 4.5 5.5 7 7 8 8 8 | 4 4 4.5 5 5.5 6.5 8 8 9 9 9 |
