U-볼트

Name: U-볼트
Brand: 상현볼트
Availability: InStock

U-볼트 제품입니다. 최고의 품질과 내구성을 자랑하며, 다양한 규격과 사이즈로 주문 제작이 가능합니다.

대량 주문 및 특수 규격 문의는 언제든 환영합니다.

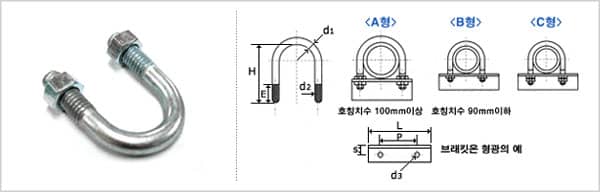

제품 규격

Unit : mm

호칭 치수	적용하는 강관의 외경	U볼트									받침
		R	d1	나사의 호칭 d2	A형		B형		C형		B	t	L	P	S	d3
		R	d1	나사의 호칭 d2	H	E	H	E	H	E	B	t	L	P	S	d3
15	21.7	12	10	M10			39	20	47	30	40	5	82	34	a22	12
20	27.2	15	10	M10			45	20	53	30	40	5	88	40	22	12
25	34.0	18	10	M10			52	20	60	30	40	5	94	46	22	12
32	42.7	23	10	M10			60	20	68	30	40	5	104	56	22	12
40	48.6	26	10	M10			66	20	74	30	40	5	110	62	22	12

50	60.5	32	10	M10			78	20	86	30	40	5	122	74	22	12
65	76.3	40	12	M12			98	25	108	35	50	6	152	92	30	15
80	89.1	46	12	M12			110	25	120	35	50	6	164	104	30	15
90	101.6	52	12	M12			123	25	133	35	50	6	176	116	30	15
100	114.3	59	16	M16	141	50					65	8	202	134	35	19

125	139.8	72	16	M16	167	50					65	8	228	160	35	19
150	165.2	85	16	M16	192	50					65	8	254	186	35	19
175	190.7	98	16	M16	218	50					65	8	280	212	35	19
200	216.3	111	20	M20	249	60					75	9	320	242	40	24
225	241.8	124	20	M20	274	60					75	9	346	268	40	24

250	267.4	137	20	M20	300	60					75	9	372	294	40	24
300	318.5	163	24	M24	357	70					90	10	448	350	50	28
350	355.6	181	24	M24	394	70					90	10	484	386	50	28
400	406.4	207	24	M24	444	70					90	10	536	438	50	28
450	457.2	233	30	M30	505	85					100	13	622	496	55	35
500	508.0	259	30	M30	556	85					100	13	675	548	55	35
