HT 볼트

Name: HT 볼트
Brand: 상현볼트
Availability: InStock

HT 볼트 제품입니다. 최고의 품질과 내구성을 자랑하며, 다양한 규격과 사이즈로 주문 제작이 가능합니다.

대량 주문 및 특수 규격 문의는 언제든 환영합니다.

제품 규격

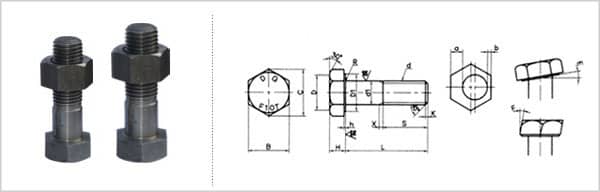

■ DIMENSIONAL STANDARDS (BOLTS)Unit : mm

Nom Size d	d1		H		B		C	D	D1	r	K	a-b	E	F	h
Nom Size d	기준치수	허용차	기준치수	허용차	기준치수	허용차	app rox	app rox	최소	반경	app rox	최대	최대	최대	app rox	기준치수	허용차
M12	12	+0.7 +0.2	8	±0.8	22	0 -0.8	25.4	20	20	0.8~1.6	2	0.7	1˚	2˚	0.6	25	+5 0
16	16	+0.7 +0.2	10	±0.8	27	0 -0.8	32	25	25	1.2~20	2	0.8				30	+5 0
20	20	+0.8 -0.4	13	±0.9	32	0 -1	37	30	29		2.5	0.9				35	+6 0
22	22		14		36		46	34	34		2.5	1.1				40
24	24		15		41		43	39	39	1.6~2.4	3	1.2				45

■ DIMENSIONAL STANDARDS (NUTS)Unit : mm

Nom Size d	Outsidedia. external. thread	H		B		C	D	D	a-b	E	F	h
Nom Size d	Outsidedia. external. thread	기준치수	허용차	기준치수	허용차	app rox	app rox	최소	최대	최대	최대	app rox
M12	12	12	±0.35	22	0 -0.8	25.4	20	20	0.5	1˚	2˚	0.6
16	16	16	±0.35	27	0 -0.8	31.2	25	25	0.8
20	20	20	±0.4	32	0 -1	37	30	30	0.9
22	22	22		36		41.6	34	34	1.1
24	24	24		41		47.3	39	39	1.2
