고장력육각볼트

Name: 고장력육각볼트
Brand: 상현볼트
Availability: InStock

고장력육각볼트 제품입니다. 최고의 품질과 내구성을 자랑하며, 다양한 규격과 사이즈로 주문 제작이 가능합니다.

대량 주문 및 특수 규격 문의는 언제든 환영합니다.

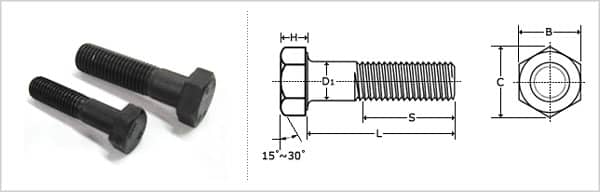

제품 규격

Unit : mm

Diameter	피치		d1		H		B		C	S
Diameter	Coarse	Fine	Basic	Tolerance	Diameter	Tolerance	Diameter	Tolerance	App	App
M12	1.75	1.25	12	0 -0.25	8	±0.3	19	0 -0.8	21.9	30
(14)	2	1.5	14		9		22		25.4	34
16	2	-	16		10		24		27.7	38
(18)	2.5	1.5	18		12	±0.35	27		31.2	42
20	2.5	1.5	20	0 -0.35	13		30		34.6	46
(22)	2.5	1.5	22		14		32	0 -1	37	50
24	3	2	24		15		36		41.6	54
(27)	3	2	27	+0.95 -0.35	17	±0.9	41		47.3	60
30	3.5	2	30	+0.95 -0.35	19	±1	46		53.1	66
(33)	3.5	2	33	+1.2 -0.4	21		50		57.7	72
36	4	3	36		23		55	0 -1.2	63.5	78
(39)	4	3	39		25		60		69.3	84
42	4.5	-	42		26		65		75	90
(45)	4.5	-	45		28		70		80.8	96
48	5	-	48		30		75		86.5	102
